触电高危 | 泳池灯安装及电气安全上的那些事。。。

更多关于千叶水设备新动态,可咨询官方客服。 立即咨询

众所周知,泳池灯的安装场所涉及到人身安全,发生电气事故的危险性较大,广州千叶水设备今天就来谈谈对于泳池灯的安装及泳池电气分区上的事!


国家对这些涉水场所区域的电气安全都有相应的规范,比如《民用建筑电气设计规范》、《低压电气装置 第7-702部分:特殊装置或场所的要求 游泳池和喷泉》等,此外国家标准设计图集《等电位联结安装》对这些场所的等电位联结也有示例。


01

泳池的电气分区


我们都知道泳池灯是装在泳池里面的,但可能很少有人知道,泳池灯的安装跟变压器的安装,位置是有要求的,泳池及其周边,在相应的标准里,分成了3个区域。如下图所示。

泳池电气分区



0包括水池部分,含游泳池、热水池、训练池、洗脚池等任何积水处。


1包含0区边界线、距水池(含积水处)边缘2m的垂直面、预期有人占用的地面或表面、高出预期有人的地面或表面2.5m的水平面。


2为1区外边沿垂直面和与此垂直面相距1.5m的平行面、预期有人占用的地面或表面、高出预期有人占用的地面或表面2.5m的水平面。


根据国际电工委员会标准IEC60364-7-702,我国已将IEC转化成国标GB16895.19,对于不同的分区明确规定应执行的保护标准,其要点如下:

1、附加防护

在0区、1区和2区内的所有装置外可导电部分,应用辅助等电位联结导体连接并和这些区域内的设备外露可导电部分的保护导体相连接。

2、电气设备的选择和安装

电气设备应不低于下列防护等级:

——0区:IPX8;

——1区:IPX5;但是建筑物内平时不用喷水清洗的游泳池,可采用IPX4;

——2区: IPX2用于室内场所;IPX4用于室外场所;IPX5用于可能用喷水清洗的场所。


02

防护等级说明


用于水下长期使用的灯具防护等级必须是IP68!那什么是IP68。


请看下表:(P后第一位代表防尘等级,第二位代表防水等级)。

电器防护等级说明


03

泳池灯安装


对于游泳灯的安装,按相应的规定,0区内只允许用标称电压不超过12V的安全超低压供电,其安全电源应设置在2区以外的地方。也就是泳池灯的电压必须在12V以下,根据安装环境的特性,防护等级为IP68,灯具外壳应该用防腐蚀的材料。


那么,安全电源在2区以外,意味着变压器至少要离灯3.5米,这么远,是用一个灯一个变压器还是几个灯一个变压器?答案是视情况而定,如果灯具少,可以用一个灯一个变压器,灯多就几个灯一个变压器。一定要注意,变压器要放在2区以外。

对于线材选用,也有相关规定,由变压器配出的12v低压线路宜选用加强绝缘的铜芯电线或电缆。

如果是需要在2区以外的区域安装照明灯具,可以安装供电电压220/380V的灯具。同时根据规定:“当照明回路未装设漏电保护电器时,照明灯具和照明接线盒不应装在游泳池上方或距池内壁水平距离小于1.5m的上部空间。但灯具或接线盒在距离游泳池最高水面4m以上装设时,则不受上述规定限制。"也就是说,在这些区域内安装照明灯具和接线盒,应该安装漏电保护器。这条规定与附表稍稍有些冲突,因为附表中规定,0区及1区内是不允许装设接线盒、开关设备及辅助设备的。实际施工时还是按附表严格点好,安全。

到这貌似就完了,灯也装了,变压器也装了,线了定了,开关接线盒也有了,还有什么?还有等电位联结。

游泳池应设置辅助等电位联结。辅助等电位联结必须将0、1及2区内所有装置外可导电部分,与位于这些区域内的外露可导电部分的保护线连接起来,并经过总接地端子与接地装置相连。具体应包括如下部分:

(1)水池构筑物的所有金属部件,金属管道、跳水板台中的金属部件和钢筋;

(2)与池水循环系统有关的电气设备的金属配件,包括水泵电动机;

(3)水下照明灯的电源及灯盒、爬梯、扶手、给水口、排水口及变压器外壳等。


这下才算是真的做好了,把以上这些做好,剩下的就是选一款安全的好灯了


04

爱克泳池灯


AQUA爱克泳池灯不仅具有防水、低电压,性能稳定,安全可靠等特点,多功能多彩高亮的独特设计,除了满足游泳池照明功能外,更为游泳池多多彩绚丽提供无限的可能无疑是泳池业主及经营者的理想选择!根据不同安装设计,AQUA爱克泳池灯分为三个大类,分别是挂壁式泳池灯、预埋式泳池灯和水景灯。

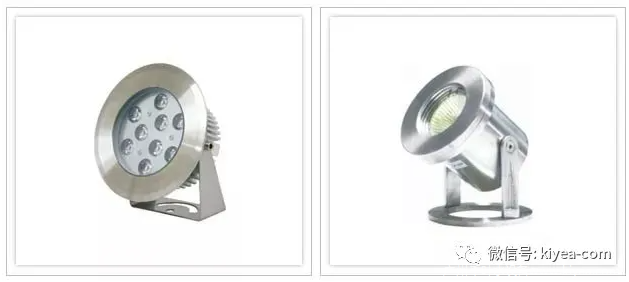

AQUA挂壁式泳池灯特点

VDE防水电线,AC12V人体安全电压,IP68防护等级(可直接浸入水里),运行安全可靠,无后顾之忧;

采用全塑料、不锈钢316/304、PC镜片等材质,结构坚固,防腐防锈;

密封性好,透光系数高、抗紫外线、不吸尘、不易变形,使用寿命长;

多种颜色变幻模式,高亮度,显色性好,光衰慢,低功耗;

外观设计时尚新颖,挂壁式简易安装,多种型号如贝壳型的超亮泳池彩灯、耐高温的不锈钢温泉灯等任您选择,照亮您的夜晚,丰富您的生活。
